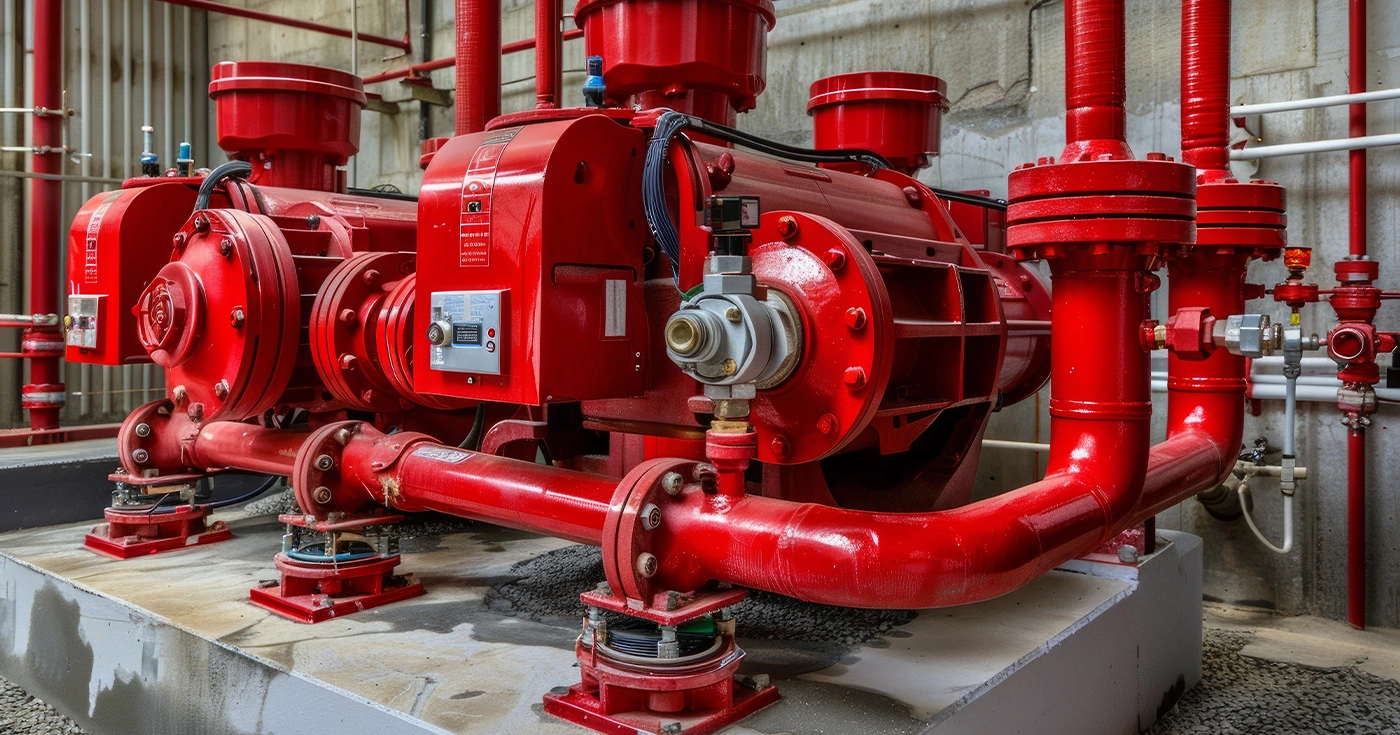

Un sistema de bombas contra incendio diseñado para garantizar presión y caudal adecuados, asegurando respuesta inmediata y protección confiable ante emergencias define nuestros sistemas de bombeo contra incendios.
¿Qué son los sistemas de bombeo contra incendios?
Los sistemas de bombas contra incendios tienen como función principal garantizar el suministro continuo de agua con la presión y el caudal adecuados para alimentar los sistemas de protección contra incendios. En términos simples, son el “corazón hidráulico” del sistema, diseñados para entrar en operación cuando la presión de la red decae ante la apertura de un dispositivo de descarga. Su propósito fundamental es asegurar presión suficiente en rociadores, hidrantes y sistemas de diluvio, compensar pérdidas de presión en redes extensas o edificios de gran altura en ciudades como Bogotá o Medellín, y garantizar una operación inmediata ante cualquier conato de emergencia.
Estos sistemas integran componentes críticos como la bomba principal (eléctrica o diésel), la bomba jockey para mantener la presión en reposo, el tablero de control certificado, la succión desde tanque o red y toda la valvulería accesoria. Al cumplir con los requisitos normativos de la NFPA 20 y contar con certificaciones UL/FM, estos equipos mitigan el riesgo de falla mecánica, permitiendo que los ingenieros electromecánicos y jefes de mantenimiento tengan la certeza de que el caudal nominal y la presión neta de flujo se mantendrán constantes, protegiendo así la vida y los activos industriales bajo los estándares más rigurosos de seguridad humana.
Curvas de rendimiento de bombas
Para un Ingeniero Electromecánico, la curva de rendimiento es el documento de identidad de la bomba. No se trata solo de un gráfico; es la representación técnica de cómo el equipo se comportará frente a la demanda real del sistema de protección. Según la NFPA 20, una bomba contra incendios debe ser capaz de entregar el 150% de su capacidad nominal a no menos del 65% de su presión nominal. Analizar el punto de "shut-off" o presión a flujo cero es vital para evitar sobrepresiones que puedan dañar la red de tuberías, especialmente en edificios de gran altura donde la presión estática ya es considerable.
La estabilidad de la curva garantiza que, ante la apertura de múltiples nodos de rociadores, el sistema no sufra una caída de presión crítica que comprometa la extinción del fuego. La certificación UL/FM asegura que la curva graficada en las pruebas de fábrica se mantendrá durante la vida útil del equipo, siempre que el mantenimiento preventivo sea riguroso. Comprender la relación entre la potencia al freno (BHP) y el caudal permite dimensionar correctamente los controladores y los conductores eléctricos, evitando disparos indeseados en el momento de mayor necesidad.
Controladores de bombas contra incendio
El controlador es el cerebro del sistema de bombeo. En entornos industriales complejos, un controlador debe gestionar no solo el arranque y parada de la bomba, sino también monitorear variables críticas como la fase eléctrica, la presión de la línea y el estado de las baterías en motores diésel. Estos dispositivos deben estar listados específicamente para servicio de bomba contra incendios, lo que significa que están diseñados para no detener la bomba por sobrecarga térmica de la misma manera que un motor industrial común; la prioridad es salvar la estructura, incluso a riesgo de sacrificar el motor.
Los jefes de mantenimiento valoran controladores que ofrezcan registros de eventos y diagnósticos claros. La integración de estos paneles con el sistema de alarma de incendio del edificio permite una respuesta coordinada. Un controlador robusto debe ser capaz de resistir picos de tensión y ofrecer una interfaz intuitiva para las pruebas semanales. La configuración de los presostatos o transductores de presión en el controlador define la secuencia de arranque, evitando que la bomba principal cicle innecesariamente gracias a la correcta coordinación con la bomba jockey.
Bombas horizontales de carcasa partida
Las bombas de carcasa partida (Split Case) son la elección predilecta en grandes instalaciones industriales en Colombia debido a su alta eficiencia y facilidad de mantenimiento. Su diseño permite acceder a los componentes internos, como el impulsor y los sellos, simplemente retirando la mitad superior de la carcasa, sin necesidad de desconectar las tuberías de succión o descarga ni mover el motor. Esta característica reduce drásticamente los tiempos de inactividad durante las reparaciones, un factor crítico para un Jefe de Mantenimiento responsable de la continuidad operativa.
Desde la perspectiva de la ingeniería, estas bombas ofrecen una distribución de cargas equilibrada gracias a su diseño de doble succión, lo que prolonga la vida útil de los rodamientos y minimiza las vibraciones. Son ideales para caudales elevados, superando frecuentemente los 1000 GPM, y se adaptan perfectamente a sistemas donde el suministro de agua proviene de tanques superficiales. Su durabilidad y cumplimiento con NFPA 20 las convierten en el estándar de oro para la protección de plantas de manufactura y centros logísticos de gran escala.
Sistemas de bombeo con motor diesel
En lugares donde la confiabilidad del suministro eléctrico es incierta o como respaldo de una bomba eléctrica, los sistemas con motor diésel son indispensables. Estos motores deben estar específicamente diseñados y certificados para aplicaciones contra incendio, contando con sistemas de enfriamiento mediante intercambiadores de calor y doble juego de baterías para garantizar el arranque bajo cualquier circunstancia. El desafío para el equipo de mantenimiento radica en la gestión del combustible y el monitoreo constante de los niveles de aceite y refrigerante para evitar fallos por estancamiento.
Un sistema diésel ofrece autonomía total. En Colombia, donde las tormentas eléctricas o fallas en la red pueden comprometer la energía, contar con un motor de combustión asegura que el sistema de rociadores siempre tendrá presión. Es vital realizar los arranques semanales de 30 minutos según NFPA 25 para verificar que el gobernador de velocidad y el sistema de escape funcionen correctamente. Estos equipos representan una inversión mayor en infraestructura de escape y ventilación, pero devuelven una tranquilidad invaluable en términos de gestión de riesgos corporativos.
Instalacion de bombas jockey
La bomba jockey es el componente que previene el desgaste innecesario del equipo principal. Su función es compensar las pequeñas fugas o variaciones de presión térmicas en la red de tuberías. Una instalación correcta requiere que su presión de arranque sea superior a la de la bomba principal y su presión de parada sea ligeramente superior a la presión estática del sistema. Si una bomba jockey arranca con demasiada frecuencia, es una señal de alerta para el Jefe de Mantenimiento sobre posibles fugas ocultas en la red subterránea.
Aunque no requiere certificación UL/FM en todos los casos, su controlador sí debe cumplir con estándares de calidad para asegurar que no interfiera con la lógica de la bomba principal. La instalación debe incluir una línea de detección de presión independiente para evitar que las turbulencias de la descarga afecten su operación. Al mantener la red presurizada de manera constante, la bomba jockey asegura que, cuando la bomba principal deba entrar en acción, lo haga de forma suave y sin golpes de ariete que puedan fracturar accesorios o válvulas.
Tableros de transferencia automatica
Cuando la bomba principal es eléctrica, el Tablero de Transferencia Automática (ATS) se vuelve el garante de la continuidad energética. Su función es conmutar la alimentación del motor entre la fuente de energía primaria (red pública) y una fuente alterna (generador de emergencia) en caso de fallo de la primera. Bajo NFPA 20, el ATS debe estar integrado o montado junto al controlador de la bomba y estar diseñado específicamente para soportar las corrientes de arranque del motor contra incendio, que pueden ser significativamente altas.
Para un ingeniero, la configuración de los tiempos de transferencia y retransferencia es vital para evitar transitorios eléctricos que puedan afectar la electrónica del controlador. Un ATS de alta calidad realiza pruebas periódicas de conmutación sin carga para asegurar que los contactos no estén soldados y que el mecanismo de transferencia mecánica sea fluido. En edificios de gran altura, donde el acceso a la red eléctrica puede ser vulnerable a incendios en los sótanos, el tablero de transferencia es el puente crítico que mantiene el corazón del sistema latiendo.
Pruebas anuales de bombas NFPA 25
La normativa NFPA 25 dicta el estándar de inspección, prueba y mantenimiento de los sistemas hidráulicos. La prueba anual de flujo es el examen definitivo: se debe verificar que la bomba rinde según su curva de diseño original en tres puntos: flujo cero, flujo nominal y 150% de la capacidad. Estas pruebas requieren el uso de cabezales de prueba con boquillas calibradas o medidores de flujo ultrasónicos para obtener datos precisos de presión y caudal. El Jefe de Mantenimiento debe documentar estos resultados para demostrar cumplimiento ante aseguradoras y autoridades competentes.
Más allá del cumplimiento legal, estas pruebas permiten detectar el deterioro preventivo, como el desgaste de los impulsores por cavitación o la obstrucción de las líneas de succión. Es el momento donde se evalúa el rendimiento del motor (eléctrico o diésel) bajo carga máxima, verificando que no existan sobrecalentamientos ni vibraciones excesivas. Realizar estas pruebas con personal calificado en Colombia asegura que cualquier desviación sea corregida antes de que se convierta en una falla crítica durante un incendio real, optimizando el costo total de propiedad del equipo.
Cuartos de bombas contra incendio
El cuarto de bombas no es solo un depósito de equipos; es un recinto de seguridad que debe cumplir condiciones estrictas de ventilación, iluminación, drenaje y resistencia al fuego. La NFPA 20 exige que este espacio sea accesible y esté protegido para que, en caso de un incendio en el edificio, el personal de bomberos o de mantenimiento pueda operar los equipos de manera segura. Un diseño deficiente, con espacio insuficiente para el mantenimiento de las bombas horizontales de carcasa partida, puede duplicar los costos de reparación a largo plazo.
Para los profesionales en Colombia, factores como la temperatura ambiente y el control de humedad son cruciales para prevenir la corrosión de los tableros de control y el deterioro de las baterías de los motores diésel. Un cuarto de bombas bien organizado, con tuberías debidamente identificadas por colores y señalética clara, facilita la respuesta rápida ante emergencias. Además, debe contar con un sistema de drenaje capaz de manejar el flujo de agua durante las pruebas periódicas, evitando inundaciones que puedan comprometer los componentes eléctricos del sistema.
Preguntas frecuentes
Un sistema de bombeo contra incendios es un conjunto integral de equipos mecánicos y eléctricos diseñados específicamente para suministrar un flujo de agua a presión constante a los dispositivos de extinción, como rociadores y mangueras. A diferencia de las bombas de agua potable, estos sistemas están construidos bajo estándares de seguridad extrema para garantizar que funcionen incluso en condiciones de desastre, como terremotos o fallos eléctricos masivos. Su configuración incluye una fuente de succión, una bomba principal con su motor, un controlador certificado y una bomba jockey que mantiene la red presurizada de forma estática, asegurando que el agua llegue a los niveles más altos de un edificio o a los puntos más remotos de una industria.
Tecgsol S.A.S puede resolver sus necesidades en esta área mediante el diseño e instalación de sistemas personalizados que cumplen estrictamente con la normativa nacional e internacional. Nuestro equipo de ingenieros especializados se encarga de seleccionar la tecnología de bombeo más eficiente para su infraestructura, asegurando que cada componente, desde el impulsor hasta el tablero de control, esté perfectamente integrado y certificado UL/FM. Al confiar en nosotros, usted obtiene la tranquilidad de que su inversión está protegida por un sistema de alta confiabilidad que responderá sin vacilaciones ante cualquier emergencia de incendio en su planta o edificio.
Los sistemas de bombeo son mecanismos de transferencia de energía que mueven fluidos de un punto a otro mediante el aumento de su presión dinámica. En el contexto de la protección contra incendios, estos sistemas son transformadores de energía mecánica o térmica (procedente de motores eléctricos o diésel) en energía hidráulica. Son esenciales en edificaciones donde la presión de la red pública es insuficiente para alcanzar los requisitos de diseño de los sistemas de protección activos. Estos sistemas deben ser robustos, capaces de operar de manera autónoma y estar protegidos contra factores ambientales adversos para garantizar que la red hidráulica contra incendios esté siempre lista para actuar.
Tecgsol S.A.S puede resolver la complejidad técnica de estos sistemas mediante auditorías de desempeño y planes de mantenimiento preventivo basados en NFPA 25. Sabemos que un sistema de bombeo que no recibe la atención técnica adecuada puede fallar cuando más se necesita; por ello, ofrecemos soluciones de modernización y optimización de sus equipos actuales. Ya sea que necesite estabilizar la presión de su red industrial o actualizar sus controladores a versiones digitales más seguras, nuestro equipo técnico en Colombia proporciona el soporte necesario para que sus sistemas de bombeo operen con la máxima eficiencia y cumplimiento legal.
Las bombas contra incendios son máquinas centrífugas especializadas que han sido sometidas a rigurosas pruebas de laboratorio para demostrar su capacidad de operar en situaciones críticas. No cualquier bomba industrial puede ser catalogada como tal; debe poseer características de diseño específicas, como materiales resistentes a la corrosión y la capacidad de entregar un flujo estable sin sobrecargar el motor. Entre las más comunes se encuentran las de carcasa partida, las de turbina vertical y las de succión final. Cada una se elige según la fuente de agua (tanques enterrados o superficiales) y los requisitos de espacio y presión del proyecto específico de ingeniería.
Tecgsol S.A.S puede resolver la selección del equipo ideal para su proyecto mediante cálculos hidráulicos precisos y asesoría técnica de primer nivel. Entendemos que la elección de una bomba contra incendios impacta directamente en la seguridad de su personal y la protección de su patrimonio. Por eso, suministramos equipos de las marcas líderes mundiales con certificaciones UL/FM, garantizando que cada bomba instalada cumpla con los estándares NFPA 20. Nuestra experiencia en el mercado colombiano nos permite ofrecer una instalación impecable que supera las inspecciones más exigentes de las compañías aseguradoras y cuerpos de bomberos locales.
En la normativa contra incendios, se destacan principalmente tres configuraciones de bombas centrífugas según su diseño mecánico: las bombas de carcasa partida (split-case), las bombas de succión final (end-suction) y las bombas de turbina vertical. Las de carcasa partida son ideales para flujos altos y fácil acceso a componentes; las de succión final son compactas y rentables para caudales menores o espacios reducidos; y las de turbina vertical son obligatorias cuando la fuente de agua se encuentra por debajo del nivel de la bomba (succión negativa), como en pozos o tanques subterráneos profundos. Cada tipo tiene aplicaciones específicas dependiendo de la arquitectura hidráulica del edificio o planta industrial.
Tecgsol S.A.S puede resolver cualquier desafío relacionado con estos tres tipos de bombas, desde la instalación inicial hasta la puesta en marcha certificada. Nuestro conocimiento profundo de la NFPA 20 nos permite recomendar la configuración técnica que mejor se adapte a su suministro de agua y limitaciones de espacio, evitando errores costosos en la fase de construcción. Con Tecgsol S.A.S, usted asegura que su sistema de bombeo, sea cual sea su tipo, esté correctamente alineado, balanceado y configurado para ofrecer una respuesta infalible, garantizando que el corazón de su sistema de protección nunca deje de latir en el momento crítico.
Referencias oficiales
- National Fire Protection Association (NFPA)
- Underwriters Laboratories (UL)
- FM Approvals (Factory Mutual)
- Ministerio de Vivienda, Ciudad y Territorio - NSR-10 Colombia
